Sinulid na Pipe Fitting

Ang sinulid na mga kabit ng tubo ay ginagamit sa mga sistema ng tubo kung saan amekanikal na sinulid na koneksyonay mas gusto kaysa sa welding, lalo na sa mga maliliit na-bore lines, koneksyon sa instrumento, utility branch, drain at vent point, at maintenance-friendly assemblies. Para sa mga forged steel fitting, ang karaniwang batayan ng pagtutukoy ayASME B16.11, na may mga sinulid na dulo na available saNPT, BSPT, o BSPP, karaniwang sumasaklaw1/8" hanggang 4"at mga klase ng presyon tulad ngClass 2000, 3000, at 6000.

Ang isang sinulid na kabit ay hindi dapat bilhin sa pamamagitan lamang ng hugis. Ang tatlong puntos na kumokontrol sa pagtanggap ayuri ng thread, klase ng presyon, atmateryal na grado.

Uri ng threaddapat tumugma sa pagguhit ng proyekto at pagtanggap ng merkado:

• NPTay karaniwang ginagamit sa North American na langis, gas, at pangkalahatang mga sistemang pang-industriya.
• BSPTay isa ring tapered thread at malawakang ginagamit sa maraming export market.
• BSPPay isang parallel thread at karaniwang nangangailangan ng sealing washer, gasket, o O{0}}ring arrangement sa halip na thread interference lang.

Klase ng presyondapat itugma sa mga kondisyon ng disenyo ng linya:

• Klase 2000
• Klase 3000
• Klase 6000

Mga pagpipilian sa materyalkadalasang pinipili ayon sa kondisyon ng serbisyo:

• ASTM A105para sa pangkalahatang serbisyo ng carbon steel
• ASTM A350 LF2para sa mababang-temperatura na serbisyo
• ASTM A182 F304 / F316para sa serbisyong-lumalaban sa kaagnasan
• ASTM A182 F11 / F22 / F91para sa mataas na-temperature alloy system

Para sa mga mamimili na naghahanapsinulid na pipe fittings tsart sukat, ang pinakakapaki-pakinabang na nilalaman ng pahina ay hindi isang random na catalog-style table na may mga kinopyang numero. Ang praktikal na diskarte ay upang ipakita anghanay ng pagpiliat ipaliwanag na ang eksaktong center-hanggang-end at thread geometry ay nakumpirma labanASME B16.11at ang tinukoy na pamantayan ng thread.

Para sa mga eksaktong sukat, dapat kumpirmahin ng quote o drawing review ang:

• angkop na uri
• nominal na laki
• klase ng presyon
• pamantayan ng thread
• materyal na grado

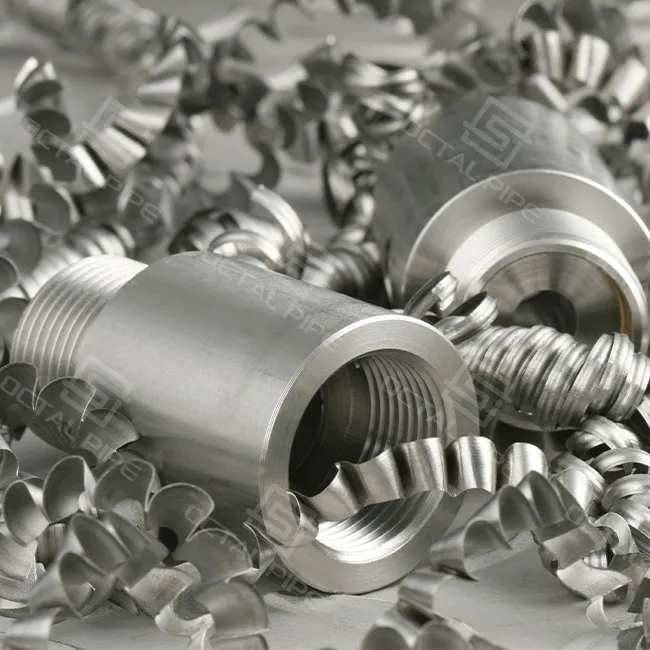

A may sinulid na pagkabit ng tuboay isa sa mga pinakakaraniwang inoorder na forged fittings sa maliit na-bore piping. Ito ay ginagamit upang ikonekta ang dalawang sinulid na dulo ng tubo sa isang tuwid na pagtakbo at madalas na makikita sa mga sistema ng utility, mga sanga ng instrumento, mga skid package, at pagpapalit ng pagpapanatili.

Mula sa punto ng view ng pagkuha, ang mga pangunahing pagsusuri para sa isang sinulid na pipe coupling ay:

• pamantayan ng thread: NPT, BSPT, o BSPP
• klase ng presyon: 3000 o 6000 ay karaniwan para sa maliit na-bore na serbisyo
• materyal na grado: A105, LF2, F304, F316, atbp.
• kalidad ng machining: malinis na profile ng thread at tamang pagtanggap ng gauge
• kakayahang masubaybayan: pagmamarka at MTR na naka-link sa numero ng init

Ang isang sinulid na pipe coupling ay mukhang simple, ngunit kung ang uri ng thread ay mali, ang bahagi ay magiging hindi magagamit sa site. Kaya naman ang mga coupling order ay dapat palaging nakasulat sa kumpletong PO format, gaya ng:

Halimbawa:

ASME B16.11, threaded full coupling, 1 in, NPT, Class 3000, ASTM A105, Qty ___

1/2 pulgadang sinulid na mga kabit ng tuboay isa sa mga pinakamadalas na muling isaayos na mga sukat sa maliliit na-bore na piping dahil eksakto ang mga ito sa hanay kung saan mahalaga ang kaginhawahan ng pag-install, ngunit ang pagkabigo sa sealing na dulot ng mahinang kontrol sa thread ay karaniwan pa rin. Sa mga aktwal na proyekto, ang laki na ito ay malawakang ginagamit para sa mga instrumento hook-up lines, pressure gauge manifold, root valve connection, drain at vent point, sampling lines, seal flush lines, chemical dosing branch, at compact skid utility connections.

Para sa mga procurement team, hindi ito isang "maliit at simpleng" item. Ito ay kadalasang isa sa pinakamadaling sukat na maliitin at isa sa pinakamabilis na lumikha ng mga problema sa field kung mali ang thread form, machining, o pagpili ng klase. Maaaring magmukhang katanggap-tanggap ang isang 1/2 inch fitting, ngunit kung angthread depth, taper, pitch, crest finish, o entrance chamferay hindi nakontrol ng maayos, ang mga problema sa pag-install ay lalabas kaagad.

Karaniwan1/2 pulgadang sinulid na mga kabit ng tuboisama ang:

• pagkabit- tuwid na koneksyon sa pagitan ng dalawang sinulid na dulo ng tubo
• siko- pagbabago ng direksyon sa mga compact piping run

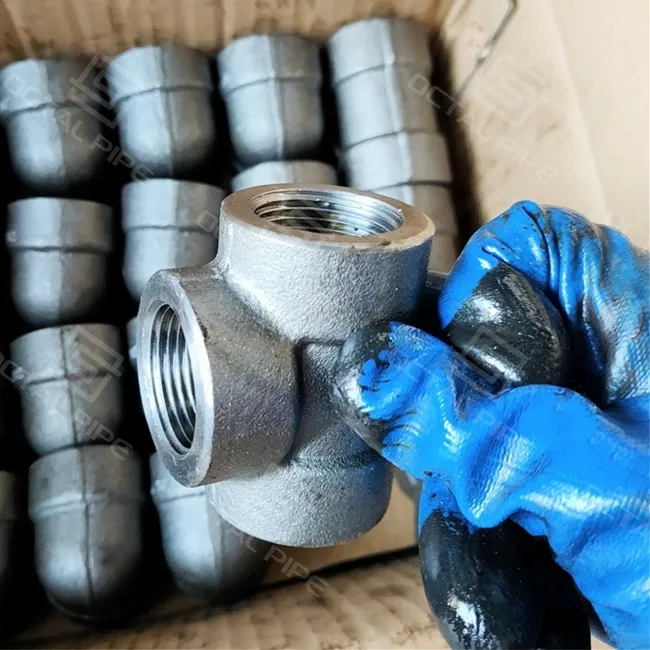

• katangan- branch outlet para sa mga gauge, valve, at utility take-offs
• unyon- naaalis na koneksyon para sa pagpapanatili-mga friendly na pagtitipon
• plug- pagsasara ng mga hindi nagamit na pagbubukas
• cap- tapusin ang pagsasara para sa mga panlabas na sinulid na koneksyon
• utong- maikling sinulid na piraso ng koneksyon sa pagitan ng mga kabit o balbula
• threadolet- branch outlet mula sa isang mas malaking header papunta sa isang maliit na-bore threaded line

1 pulgadang sinulid na mga kabit ng tuboay karaniwang ginagamit sa maliliit na linya ng proseso, mga chemical skid, compressed air system, water treatment loop, at naaalis na mga koneksyon sa sangay kung saan mahalaga ang maintenance access. Ang laki na ito ay madalas na ang punto kung saan ang mga mamimili ay nagsisimulang ihambing hindi lamang ang angkop na uri, kundi pati na rinClass 3000 vs Class 6000, carbon steel vs stainless steel, at NPT vs BSPT/BSPP, dahil ang pag-aayos ay mayroon na ngayong mas direktang epekto sa pagiging maaasahan ng sealing, katatagan ng sangay, at -matagalang serbisyo.

Mula sa pananaw ng pagkuha,1 pulgadang sinulid na mga kabit ng tubohindi dapat i-order bilang isang simpleng paglalarawan ng stock item. Dapat tukuyin ang isang mas malakas na POASME B16.11, uri ng angkop, 1 pulgadang laki, pamantayan ng thread, klase ng presyon, grado ng materyal, at mga kinakailangan sa inspeksyon/dokumento. Sa pagsasagawa, ang pinakakaraniwang problema sa laki na ito ayhindi pagkakatugma ng thread, maagang pagbubuklod sa panahon ng pagpupulong, at mahinang kontrol sa traceability, kaya naman kadalasang binibigyang pansin ng mga mamimilithread gauge verification, pagmamarka, at alignment ng MTRbago ipadala.

Ang mga sinulid na kabit para sa serbisyo ng presyon ay karaniwang ginawa mula sahuwad na mga blangko, na sinusundan ng machining at heat treatment ayon sa materyal na grado. Ang prosesong ito ay mahalaga dahil ang panghuling pagganap ng angkop ay nakasalalay sa higit sa nominal na laki. Depende ito sa:

• integridad ng thread
• concentricity
• kapal ng balikat
• may pagpapatuloy
• pare-pareho ang hangganan ng presyon

Para sa inspeksyon, ang mga high-threaded fitting na order ay dapat kasama ang:

• pag-verify ng thread gaugepara sa NPT/BSP
• dimensional na mga tsekesa mga kritikal na tampok
• pagmamarka ng tsekepara sa laki, grado, klase, at numero ng init
• MTR / mill test report traceability
• MT / PTkapag kinakailangan
• hydrostatic o pneumatic testkung tinukoy ng PO o spec ng proyekto

Ang threaded pipe fitting ay isang forged o machined fitting na may panloob o panlabas na pipe thread na ginagamit para ikonekta ang pipe, valves, instruments, o branch outlet nang walang welding. Sa mga huwad na sistema ng bakal, karaniwang ginagawa ang mga sinulid na kabitASME B16.11at ibinibigay sa mga uri ng koneksyon tulad ngNPT, BSPT, at BSPP.

Karaniwang ginagamit ang mga ito kapag kailangan ng proyekto:

• mas mabilis na pagpupulong
• mas madaling kapalit
• hindi gaanong mainit na trabaho sa site
• compact na maliit-butas na pag-install
• maintenance-friendly na mga layout ng piping

Sa mga aktwal na proyekto, karaniwan ang mga sinulid na kabitmga linya ng instrumentation, mababang-volume na mga koneksyon sa sangay, mga utility, drains, vents, at skid{1}}mounted assemblieskung saan mahalaga ang mabilis na pagpupulong at pagkaalis.

Ang pangunahing kawalan ng sinulid na mga kabit ay iyonang resulta ng sealing ay nakadepende nang husto sa tamang thread form, tamang assembly practice, at ang tamang sealing method. Kung ang maling pamantayan ng thread ay iniutos, ang koneksyon ay maaaring magmukhang tama ayon sa laki ngunit mabibigo pa rin habang magkasya-o tumagas sa panahon ng serbisyo.

Ang mga karaniwang panganib ay kinabibilangan ng:

• Hindi tugma ang NPT at BSP
• nasira ang mga thread sa panahon ng transportasyon o pag-install
• maling pagpili ng klase ng presyon
• hindi sapat na paraan ng sealing sa parallel thread system
• sobrang-pagipit na nakakasira sa thread
• mahinang dokumentasyon ng QA na naantala sa pagtanggap

Hindi ito nangangahulugan na ang mga sinulid na kabit ay hindi maaasahan. Ibig sabihin kailangan nilamas mahusay na disiplina sa pagtutukoykaysa sa inaakala ng maraming mamimili.

Hindi eksakto. Sa pang-industriyang pag-uugali sa paghahanap,sinulid na base ng tuboay isang mas malawak at hindi gaanong tumpak na termino. Maaaring tumukoy ito sa amounting base, support component, floor flange-style hardware, lamp/railing hardware, o isang structural threaded accessory, habang asinulid na angkopsa pagbili ng tubo ay karaniwang nangangahulugan ng isang presyon-na naglalaman ng bahagi na ginawa sa isang tinukoy na pamantayan ng piping gaya ngASME B16.11. Sa madaling salita, ang isang sinulid na base ng tubo ay maaaring isang mekanikal na suporta o hardware na item, ngunit ang isang sinulid na fitting ng tubo ay bahagi nghangganan ng presyonat dapat piliin na may mas mahigpit na teknikal na kontrol.

Ang pagkakaibang iyon ay mahalaga sa pagkuha dahil ang lohika ng pagbili ay ganap na naiiba. Isang totoosinulid na kabit ng tubodapat ipag-utos nguri ng angkop, nominal na laki, pamantayan ng thread (NPT / BSPT / BSPP), klase ng presyon (2000 / 3000 / 6000), grado ng materyal, at mga kinakailangan sa inspeksyon / dokumento. Isang hindi malinaw na termino para sa paghahanap tulad ngsinulid na base ng tubohindi sinasabi sa supplier kung ang item ay acoupling, elbow, tee, unyon, plug, cap, o threadolet, at wala itong sinasabi tungkol sa klase, paraan ng sealing, o traceability. Sa pagsasagawa, ang ganitong uri ng hindi malinaw na mga salita ay isa sa pinakamabilis na paraan upang lumikha ng mga error sa panipi, hindi pagkakatugma ng thread, o pagtanggap ng mga pagkaantala.

Para sa mga piping system, kailangang tumugma ang item sapresyon ng serbisyo, paraan ng pagbubuklod, at pamantayan sa pag-install, hindi lamang ang visual na hugis. Maaaring kailanganin lang ng -style na "base" ang dimensional fit at basic material identification, habang ang sinulid na fitting ay dapat ding matugunankatumpakan ng thread, rating ng klase, kalidad ng machining, pagmamarka, at traceability ng MTR. Kung ang aktwal na kinakailangan ng proyekto ay pang-industriyang piping, gamit ang "threaded pipe base" dahil masyadong maluwag ang termino ng RFQ; ang mas ligtas na ruta ay isulat ang bahagi bilang isang wastongsinulid na angkoppaglalarawan.

Ang isang malakas na linya ng RFQ ay dapat magsama ng sapat na detalye upang maiwasan ang hindi pagkakatugma ng thread o klase. Ang isang praktikal na format ay:

ASME B16.11 + fitting type/pattern + size + thread standard + pressure class + material grade + inspection/document requirement + quantity

Halimbawa 1
ASME B16.11, 90℃threaded elbow, 1/2 in, NPT, Class 3000, ASTM A105, MTR kinakailangan, Qty ___

Halimbawa 2
ASME B16.11, threaded full coupling, 1 in, BSPT, Class 6000, ASTM A182 F316, MT + MTR kinakailangan, Qty ___

Halimbawa 3
ASME B16.11, threaded equal tee, 3/4 in, NPT, Class 3000, ASTM A350 LF2 CL1, mababang-temperatura na serbisyo, Qty ___

Para sa mga order ng proyekto, ang pagdaragdag ng eksaktong angkop na pattern at saklaw ng inspeksyon ay nakakatulong na mabawasan ang mga pagbabago sa panipi, pagtanggap ng mga hindi pagkakaunawaan, at pagkaantala sa pag-install.

Makipag-ugnayan na

FAQ



01. Paano dapat tukuyin ang sinulid na mga kabit ng tubo sa isang purchase order upang maiwasan ang mismatch?

Isang kumpletong PO ang dapat magsasaadASME B16.11, angkop na uri,laki, pamantayan ng thread (NPT / BSPT / BSPP), klase ng presyon (2000 / 3000 / 6000), materyal na grado, dami, at anumang kinakailangang inspeksyon o mga dokumento. Ito ang pinakamabilis na paraan para maiwasan ang hindi pagkakatugma ng thread at pagtanggi sa QA.

02. Ano ang dapat suriin sa isang threaded pipe fittings dimensions chart bago mag-order?

Dapat kumpirmahin ng mga mamimilinominal na laki, klase ng presyon, uri ng thread, at uri ng angkopuna. Eksaktong sentro-sa-mga dimensyon ng pagtatapos at mga detalye ng thread ay dapat na ma-verify laban sa naaangkopASME B16.11 mga talahanayan, dahil iba-iba ang mga sukat ayon sa uri, laki, at klase.

03. Ano ang pangunahing pagkakaiba sa pagitan ng NPT, BSPT, at BSPP threaded pipe fittings?

NPTatBSPTay tapered thread, habangBSPPay isang parallel thread. Ibig sabihin, iba ang paraan ng sealing, at ang mga pamantayan ng thread na ito ay ibahindi mapapalitansa pagkuha. Ang isang angkop na may tamang sukat ngunit ang maling anyo ng thread ay maaari pa ring mabigo sa panahon ng pag-install.

04. Ano ang dapat suriin kapag bumibili ng sinulid na pipe coupling, lalo na sa 1/2 inch at 1 inch na laki?

Para sa isangmay sinulid na pagkabit ng tubo, lalo na1/2 pulgadang sinulid na mga kabit ng tuboat1 pulgadang sinulid na mga kabit ng tubo, ang mga pangunahing pagsusuri aythread gauge acceptance, pressure class, material grade, machining quality, at traceability. Sa mga karaniwang maliliit na-butas na ito, ang katumpakan ng thread ay direktang nakakaapekto sa sealing at bilis ng pagpupulong.

05. Anong mga dokumento sa inspeksyon ang pinakamahalaga para sa sinulid na mga kabit ng tubo bago ipadala?

Ang pinakamahalagang pagsusuri bago-pagpapadala aygo/no-go thread gauge verification, dimensional na inspeksyon, pagkumpirma ng pagmamarka, atMTR / heat number traceability. Para sa mas mataas na-panganib na serbisyo, maaaring kailanganin din ng mga mamimiliMT/PTohydrostatic / pneumatic na pagsubokupang mabawasan ang pagtanggap ng mga hindi pagkakaunawaan at pagkaantala sa pag-install.
