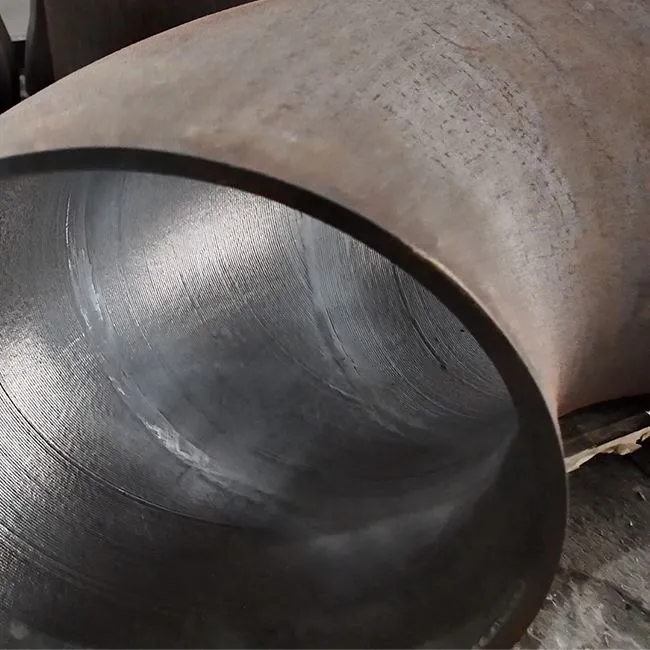

Clad Pipe Fitting

Clad pipe fittingsay mga espesyal na bahagi na ginagamit upang ikonekta ang mga seksyon ngCRA ( Corrosion-Resistant Alloy ) clad o lined pipesa mga kritikal na sistema ng proseso.
Pinagsasama-sama nila ang dalawang materyales sa isang solong, mataas na{0}}istrukturang pagganap: acarbon-steel backing layerna nagbibigay ng mekanikal na lakas, at isanginner corrosion-resistant alloy (CRA) layer-gaya ng stainless steel 316L, Inconel 625, o Alloy 825-na nagpoprotekta laban sa pag-atake ng kemikal.

Tinitiyak ng bimetallic na disenyong ito na makakayanan ng mga fitting ang mataas na presyon, mataas na temperatura, at corrosive media habang pinapanatili ang integridad ng istruktura at kahusayan sa gastos.

Ang layer ng CRA ay metallurgically bonded o mechanically lined sa carbon-steel base sa pamamagitan ng mga advanced na proseso ng fabrication.
Kasama sa mga karaniwang pamamaraan ang:

Ang bawat pamamaraan ay nag-aalok ng mga natatanging pakinabang sa kontrol ng kapal, lakas ng pagbubuklod, at katumpakan ng dimensyon. Ang pagpili ay depende sa kapaligiran ng serbisyo, temperatura ng disenyo, at mga detalye ng proyekto.

Mga Elbow (LR / SR 45℃at 90℃):Baguhin ang direksyon ng daloy habang pinapanatili ang proteksyon ng kaagnasan.

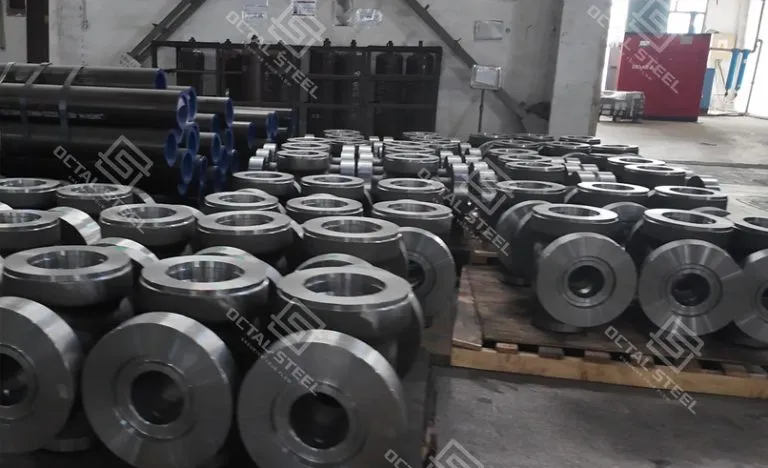

Tees at Crosses:Ikonekta ang maraming pipeline sa corrosive na serbisyo ng media.

Mga Reducer (Concentric / Eccentric):Transition sa pagitan ng iba't ibang diameters na may seamless CRA lining.

Mga Cap at Pagtatapos ng Pagsara:Magbigay ng corrosion-resistant sealing para sa mga pagwawakas ng proseso.

Mga flange:Weld-overlay o integral CRA flanges para sa secure, leak-proof na koneksyon.

Ang lahat ng mga kabit ay idinisenyo sa bawatASME B16.9, MSS SP-75, at ASTM A234 / A403 / B366mga pamantayan, tinitiyak ang pagiging tugma sa mga umiiral na sistema ng pipeline.

Ang panlabas na carbon-steel na layer ay nagbibigay ng lakas at weldability, habang ang panloob na layer ng CRA ay lumalabanchloride-induced pitting, sour-gas corrosion, at acid attack-isang balanseng nagpapababa sa kabuuang gastos ng proyekto kumpara sa solid-mga kabit na haluang metal.

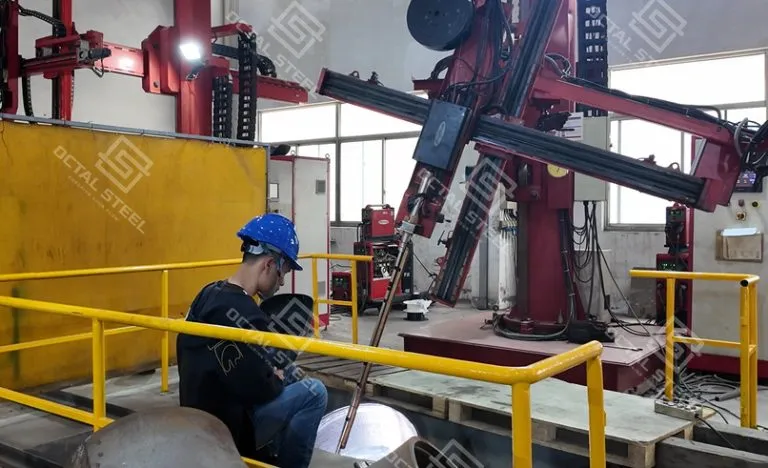

Ang bawat clad fitting ay gawa-gawa gamit ang precision forming at automated welding system. Tinitiyak ang kalidad sa pamamagitan ng:

Dimensional na inspeksyonbawat ASME B16.9

Ultrasonic / radiographic na pagsubokng bonding at weld seams

Dye-penetrant at magnetic{1}}particle examinationpara sa mga bahid sa ibabaw

Pagsubok ng presyon ng hydrostaticpara sa pag-verify ng pagtagas

Visual at kapal inspeksyonng pagkakapareho ng layer ng CRA

Ang lahat ng mga produkto ay ibinibigay na punoMill Test Certificates (MTC)at mga ulat ng inspeksyon ng ikatlong-partido kapag hiniling.

Makabuluhanpagbabawas ng gastoskumpara sa buong CRA fitting

Superiorpaglaban sa kaagnasansa maasim-mga kapaligiran ng gas at tubig-dagat

Magalinglakas ng istruktura at integridad ng presyon

Mataaskakayahang umangkop sa paggawapara sa mga pasadyang disenyo

Extendedbuhay ng serbisyo at pinababang gastos sa pagpapanatili

Ang mga katangiang ito ay ginagawang perpekto para sa mga clad fittingoffshore platform, refinery, subsea flowlines, at kemikal-processing facilitykung saan ang parehong mekanikal na tibay at corrosion resistance ay mahalaga.

Offshore oil & gas pipelines at subsea flowlines

Onshore refinery, petrochemical at gas treatment plant

Water-injection at desalination system

Mga pipeline ng power-generation at heat-exchanger

Ang mga clad fitting ay partikular na mahalaga kung saan naglalaman ang medium ng prosesoH₂S, CO₂, o chloride-na nagdadala ng brine, at kung saan ang mga full-alloy system ay magiging napakamahal.

Ang Octal Pipe ay gumagawa at nagsusuplay ng mga clad pipe fitting ayon sa:

ASTM A234 / A403 / B366- Mga kinakailangan sa komposisyon ng materyal at kemikal

ASME B16.9 / B16.11- Dimensional at tolerance control

API 5LD / ISO 15590-1– CRA-clad at lined pipe system

NACE MR0175 / ISO 15156– Maasim na-pagsunod sa serbisyo para sa mga kapaligiran ng H₂S

DNV GL RP-F112– Offshore na disenyo ng pipeline at mga alituntunin sa pagsubok

Ang lahat ng mga materyales ay nakakatugon o lumalampas sa proyekto-mga partikular na code ng disenyo at internasyonal na mga detalye.

SaOctal Pipe, dalubhasa namin sa pagmamanupaktura at pagbibigayCRA-clad at lined pipe fittingspara sa mga mapaghamong kapaligiran sa buong sektor ng langis, gas, at petrochemical.
Sa pamamagitan ng mga advanced na teknolohiya ng cladding, mahigpit na kontrol sa proseso, at sertipikadong kalidad ng kasiguruhan, ang aming mga produkto ay nagbibigay ng aalternatibong-matipidsa mga solidong-alloy na solusyon nang hindi nakompromiso ang pagiging maaasahan.

Sinusuportahan ng aming engineering team ang mga pandaigdigang proyekto ng EPC na may kumpletong teknikal na dokumentasyon, mabilis na paghahatid, at pare-parehong kalidad-na tumutulong sa aming mga kasosyo na bumuo ng mas ligtas, mas matagal-na mga pipeline system.
