Panimula ng Produkto

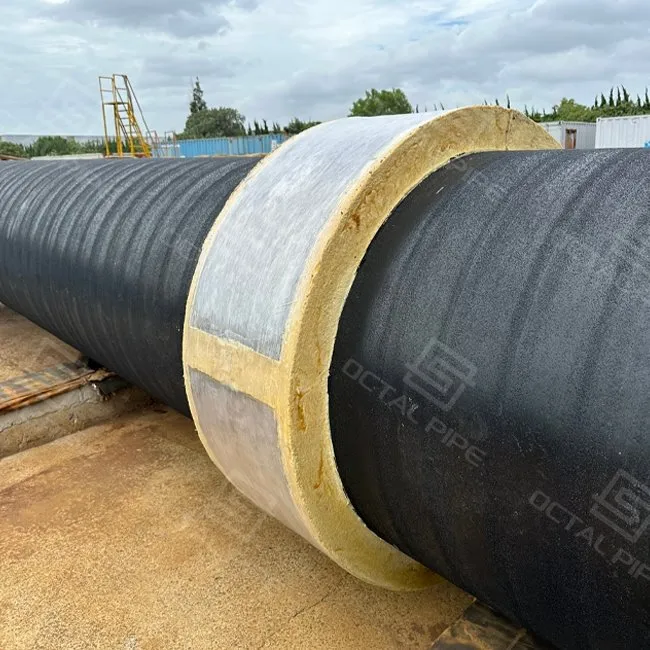

Kahulugan ng pag-install ng CWC Anode

Pag-install ng anodeay ang gawain ng pag-attach ng mga sacrificial anodes sa isang pipeline-sa pamamagitan ng pag-welding, pag-clamping/strapping, o pag-embed sa mga ito sa layer ng CWC-upang ang mga anod ay unang naaagnas at ang steel pipe ay nananatiling protektado bilang bahagi ng cathodic protection (CP) system. Para sa CWC coated pipe, kasama rin dito ang pagkontrolposisyon ng anode, paraan ng pag-aayos, at proteksyon ng cablekaya ang mga anode ay nananatiling epektibo sa kuryente nang hindi napinsala sa panahon ng paghawak, pagtula, o field welding.
Dalawang pangunahing sistema ang ginagamit:

Sacrificial anodes (Zn, Al, Mg):Simple, walang maintenance-mainam para sa mababaw na tubig at mga lupa.
Impressed Current Anodes (MMO, Si-iron):Pinapatakbo ng mga rectifier, adjustable, angkop para sa deepwater at long{0}}distance pipelines.

Ang Octal Pipe ay nagdidisenyo at nag-i-install ng mga anode system nang mahigpit ayon sa DNVGL-RP-F103, ISO 15589-2, at mga pamantayan ng NACE, na nag-aalok ng mga naka-optimize na spacing, bonding, at mga paraan ng pag-install (welded, clamped, o CWC embedded).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Anode Installation Standards at Anode Type Selection (CP Compliance)

Item sa pag-install ng anode	Kung ano ang sakop nito	Karaniwang pagpipilian / tala	Mga pamantayan at gabay sa sanggunian
Pagsunod sa pag-install ng anode	Batayan sa disenyo ng sistema ng CP para sa mga pipeline sa ilalim ng tubig sa ilalim ng lupa; balangkas ng pagtanggap para sa pag-install at pag-commissioning	Ginagamit para i-align ang anode layout, attachment method, at turnover documents para sa offshore/subsea/buried lines	DNVGL-RP-F103(submarino CP sa pamamagitan ng galvanic anodes);DNV-RP-B401(pagsasagawa ng CP sa ilalim ng dagat);ISO 15589-2(CP para sa mga sistema ng pipeline ng petrolyo at natural gas);NACE SP0169 / SP0177(panlabas na corrosion control para sa underground/submerged piping)
Uri ng pag-install ng anode: Sacrificial (galvanic)	Walang panlabas na kapangyarihan; ang materyal ng anode ay kinakaing unti-unti upang protektahan ang tubo	Sink / aluminyo / magnesiyohaluang metal; karaniwan para sa mababaw na tubig, latian, at mga kondisyon ng lupa kung saan mas gusto ang simple, distributed na proteksyon	Karaniwang inilalapat sa ilalim ng batayan ng disenyo ng CP sa itaas (pinipili ng spec ng proyekto ang materyal at espasyo)
Uri ng pag-install ng anode: ICCP	Pinapatakbo ang CP na may adjustable na output sa pamamagitan ng mga rectifier	MMO / graphite / silicon-ironanodes; kadalasang ginagamit para sa deepwater o long{0}}distansya na mga pipeline kung saan mas mataas ang kasalukuyang demand at kontrol	Karaniwang inilalapat sa ilalim ng batayan ng disenyo ng CP sa itaas (tumutukoy ang spec ng proyekto sa kapangyarihan/kontrol at mga kinakailangan sa pagsubaybay)

Mga Paraan ng Pag-install ng Pipe ng cWC

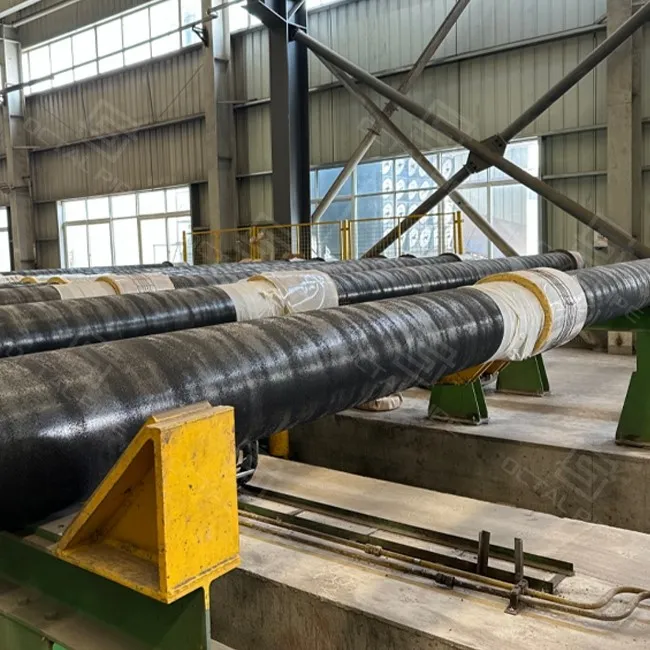

Anode Installation octal

Ayon sa DNVGL-RP-F103, ang wastong pag-install ng mga anode ay mahalaga para sa pagtiyak ng pare-parehong kasalukuyang distribusyon at pangmatagalang-bisa. Nag-aalok ang Octal Pipe ng maraming solusyon sa pag-install depende sa disenyo at kapaligiran ng pipeline:

1. Welded attachment (mga pad / bracelets)

Kontrol ng lokasyon:Ang mga anode ay nakaposisyon upang maiwasan ang mga joint joint, suporta, at mga lugar na sumasalubong sa mga stinger, roller, o tensioner contact.

Disiplina sa pag-aayos ng Weld + coating:Tinutukoy ang mga lugar ng pag-weld, pagkatapos ay ayusin ang coating at selyado upang maiwasan ang "maliit na paso, malaking corrosion cell."

Proteksyon ng cable:Ang pagruruta ay sinigurado at pinoprotektahan upang hindi ito makasagabal sa paghawak at pagbaba.

2. Clamp/strap mounting (anode installation kit)

Kaliwanagan ng saklaw ng kit:Kasama sa tipikal na anode installation kit ang clamp/saddle body, strap/fasteners, insulation pad, continuity cable, at sealing materials-kaya hindi nag-improvise ang contractor sa site.

Kalidad ng contact:Ang mga fit surface ay kinokontrol upang maiwasan ang mataas na-contact na paglaban na nakikita ngunit nabigo sa kuryente sa ibang pagkakataon.

Anti-loosening at transport handling:Tinukoy ang strapping upang makaligtas ito sa trucking, lifting, at lay tension nang hindi nagbabago.

3. Naka-embed sa CWC (para sa protektadong CP sa concrete weight coated pipe)

I-embed ang geometry:Ang recess/cover ay kinokontrol kaya ang anode ay protektado mula sa impact at drag habang epektibo pa rin sa kuryente.

Paglabas ng cable at sealing:Pinoprotektahan at selyado ang mga cable exit point para hindi sila maging snag point o water path.

Tapusin ang mga transition:Ang CWC/anode zone ay pinag-ugnay sa mga welding cutback upang ang field joint coating ay maaaring maisagawa nang malinis (kapag tinukoy).

Pag-install sa ilalim ng tubig:

Para sa mga submarine pipeline, ang mga anode ay inilalagay sa labas ng pampang ng mga diver o remotely operated vehicles (ROVs).

Ang mga espesyal na clamp at welding system ay ginagamit upang magarantiya ang ligtas at tumpak na pagkakalagay.

Tinutukoy ng DNVGL-RP-F103 ang mga paraan ng spacing at attachment upang matiyak ang pantay na saklaw ng CP.

Pag-install ng Powered Anode Rod (ICCP):

Ang mga anode rod (MMO, titanium-based) ay inilalagay sa ruta ng pipeline.

Nakakonekta sa mga transformer-rectifier onshore o topside platform.

Nagbibigay ng adjustable current, na angkop para sa deepwater pipelines na may mataas na CP demand.

pamamaraan ng pag-install ng anode

Gamitin ito bilang angpamamaraan ng pag-install ng anodebaseline at higpitan ito sa iyong ITP kung saan kinakailangan:

Bago-pagkumpirma ng trabaho:Kumpirmahin ang coating system, CWC build-up (kung naaangkop), anode spacing plan, at "no-go" zone na malapit sa field joints/supports.

Pagmamarka at pag-aayos-:Markahan ang mga lokasyon sa bawat pagguhit; i-verify ang clearance upang maglagay ng kagamitan at mga handling point.
Kalakip:I-install sa pamamagitan ng welded o clamp/strap method; secure na cable routing at strain relief.
Pagsusuri ng pagpapatuloy:Magsagawa ng electrical continuity/resistance checks at magrekord ng mga resultakapag tinukoy sa PO/ITP.
Seal at pagkumpuni:Ayusin/i-patch ang pinsala sa lokal na coating, seal cable exit, at muling-suriin ang mga naayos na lugarkapag tinukoy.
Bilang-built na dokumentasyon:I-update ang mga anode ID/lokasyon at mga rekord ng pagsubok para sa pagkomisyon at pagsubaybay sa CP sa hinaharap.

Mga Kalamangan sa Teknikal

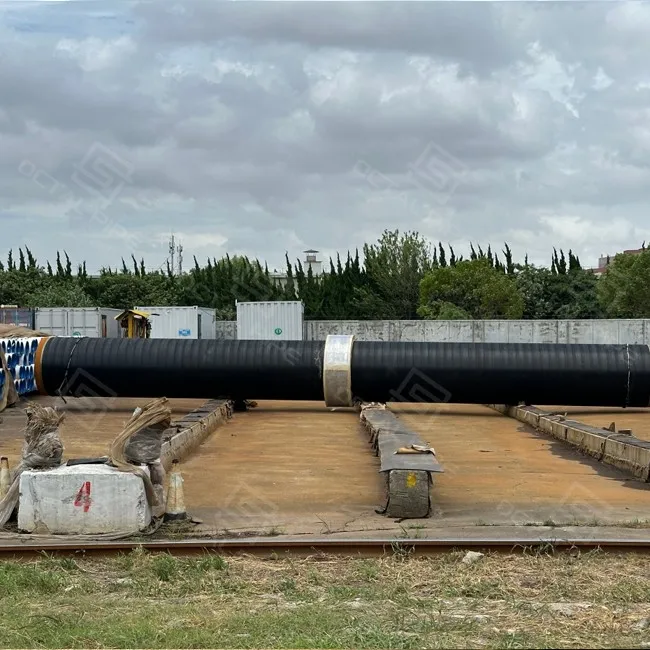

Anode Installation octal pipe

Ang mga solusyon sa pag-install ng anode ng Octal Pipe ay naghahatid ng matatag na kontrol sa kaagnasan na may maraming teknikal na benepisyo:

Pinahabang Buhay ng Serbisyo:

Tinitiyak ng disenyo ng DNVGL-RP-F103 ang wastong timbang, espasyo, at kapasidad ng anode, na nagbibigay-daan sa 20–40 taon ng epektibong proteksyon ng cathodic.

Na-optimize na Kasalukuyang Pamamahagi:

Tinitiyak ng disenyo ng engineering ang pare-parehong polariseysyon ng ibabaw ng pipeline.

Pinipigilan ang naka-localize na underprotection o overprotection, na parehong maaaring maging sanhi ng pagkasira ng coating.

Kaligtasan sa Mapanganib na kapaligiran:

Ang mga sistema ng sakripisyo ay hindi nangangailangan ng kapangyarihan, na inaalis ang mga panganib sa spark sa mga nasusunog na zone.

Ang mga sistema ng ICCP ay dinisenyo na may awtomatikong pagsubaybay at kasalukuyang kontrol upang matiyak ang ligtas na operasyon.

Pagsasama sa Mga Coating at CWC:

Gumagana kasabay ng FBE, 3LPE, 3LPP, at CWC coatings, na nagbibigay ng parehong kaagnasan at buoyancy stability.

Tinitiyak ang integridad ng coating habang dinadagdagan ng redundancy ang CP.

Kakayahang umangkop:

Sacrificial CP – Simple, mababang-pagpapanatili, perpekto para sa mababaw/lubog na kapaligiran.

ICCP – Madaling iakma, angkop para sa deepwater at malayuang-mga pipeline sa pag-export.

Napatunayang Offshore Performance:

Inilapat sa mga submarine pipeline, risers, at J-tube, na nakakatugon sa DNV offshore na mga margin sa kaligtasan ng disenyo.

Pag-install ng Anode sa CWC Coated Pipe (Clearance, Damage, at Cable Protection)

Sa isangCWC coated pipe line, anodepag-installay hindi lamang tungkol sa kasalukuyang output ng CP. Ang praktikal na panganib ay ang mga anod at cable ay nagigingsnag/impact pointssa panahon ng pull-in, yard lifting, roller contact, at lay operations-pagkatapos ang proyekto ay magbabayad para sa pag-aayos at muling-mga pagsusuri. Nakatuon ang seksyong ito sa pag-install ng anode sa pipe sa paraang nananatiling epektibo sa kuryente at nagagawa sa pamamagitan ng CWC handling at field welding.

Nakikita ang problema sa field sa mga linya ng CWC	Anode installation control na ginagamit sa CWC coated pipe	Ano ang maaaring hilingin / file ng mamimili (kapag tinukoy)
Ang anode body ay tumama sa mga roller/stinger o nagiging snag point habang hinihila-in/lay	Tukuyin ang "walang-contact zone" at kinakailangang clearance sa mga tensioner/roller; piliin ang ruta ng attachment (welded / clamp / embedded) batay sa paraan ng paghawak	Layout drawing na walang-go zone; pahayag ng paraan ng attachment; bilang-built anode na listahan ng lokasyon
Pagkasira ng cable mula sa pag-drag, pag-angat ng mga lambanog, o pipe-papunta sa-pipe contact sa stacking	Pagruruta ng cable na may strain relief, protektadong pagtakbo, at mga selyadong labasan; iwasan ang nakalantad na mga loose loops	Detalye ng pagruruta ng cable + paraan ng sealing; visual checklist; repair/re-test log (kung mayroon)
Concrete edge spalling sa paligid ng attachment area pagkatapos ng transportasyon	Kontrolin ang mga contact surface, iwasan ang pagkarga ng mga anode seat sa mga marupok na gilid; tukuyin ang mga handling point/stacking rules para hindi magkaroon ng impact ang mga anode zone	Paghawak/pag-iimpake ng mga tala; mga larawan sa bakuran kapag hiniling; pamantayan sa pagtanggap ng pinsala kung nakasaad sa PO/ITP
Ang pinsala sa coating sa mga welded pad / clamp contact point ay lumilikha ng mga lokal na corrosion cell	Tukuyin ang paghahanda sa ibabaw at mga hakbang sa pagkumpuni ng coating sa paligid ng mga attachment area; i-verify ang mga naayos na lugar (kapag kinakailangan)	Talaan ng pagkumpuni ng coating; holiday test/re{0}}check record (kapag tinukoy)
Nadiskubre nang huli ang pagkawala ng kuryente (pagkatapos ng lay o bago i-commissioning)	Nangangailangan ng pagpapatuloy/pagsusuri ng paglaban sa mga napagkasunduang yugto at pagkuha ng mga resulta	Continuity/resistance test record: method + acceptance basis + resulta (kapag tinukoy)

Anode Spacing at Mga Panuntunan sa Layout (Iwasan ang Mga Magkasamang Salungatan sa Field)

Nangyayari ang karamihan sa rework ng pag-install ng anode dahil isinulat ang mga panuntunan sa espasyo bilang "karaniwang X metro" nang hindi isinasaalang-alangfield joints, CWC cutbacks, at lay equipment contact. Nakakatulong ang mga panuntunan sa ibaba na panatilihing mabubuo ang layout sa CWC coated pipe habang pinapanatili ang layunin ng disenyo ng CP.

Panuntunan sa layout	Bakit ito mahalaga sa CWC coated pipe	Paano ito ipahayag sa PO / mga guhit
Panatilihin ang mga anod sa labas ng field joint coating zone	Ang mga joint ng field ay nangangailangan ng malinis na access para sa welding, NDT, at field joint coating; Ang mga anod sa malapit ay lumilikha ng clearance at coating conflict	Walang anode sa loob ng - mm/m ng field joint / girth weld zones(distansya bawat disenyo ng proyekto)
Ilayo ang mga anode sa mga kongkretong-libreng dulo / pagtatapos na mga transition	Ang mga dulo ng CWC ay ang pinakamataas na handling at repair zone; ang masamang placement ay nagpapataas ng spalling at nagpapabagal-up	Walang anode attachment sa CWC transition at kongkreto-libreng haba ng dulo (estado ang haba ng cutback bawat spec)
Tukuyin ang roller/tensioner contact zone bilang "huwag-go"	Maaaring durugin ng mga roller/stinger ang mga cable o maapektuhan ang anode body sa panahon ng paghila-in/lay	Walang anodes sa mga contact band ng kagamitan (nakilala sa pamamaraan ng lay)
Iwasan ang mga suporta, baluktot, at mataas na-stress handling point	Ang mga clamp, lambanog, at suporta ay madalas na dumarating malapit sa mga liko/mga punto ng suporta; anodes doon matamaan muna	Walang pag-install ng anode sa mga support/bends/handling lift point (bawat drawing)
Tratuhin ang spacing bilang "layunin sa disenyo + pagsusuri sa constructability"	Ang CP spacing ay dapat na masiyahan sa disenyo, ngunit ang huling pagkakalagay ay dapat na makaligtas sa pagtatayo	Spacing bawat disenyo ng CP; panghuling layout na ibe-verify laban sa field joint map at handling plan bago mag-coat/dispatch

Makipag-ugnayan na

FAQ

T 1 - Paano mo mapipigilan ang mga isyu sa kuryente kapag ang mga anode ay naka-install sa mga concrete weight coated na tubo?

A: Para sakongkreto timbang pinahiran pipe, ang plano sa pag-install ay dapat magsama ng mga probisyon upang maiwasanelectrical contact sa pagitan ng anodes at concrete reinforcement, at dapat itong matugunan sa IPS/ITP. (Ang patnubay ng DNV ay tumutukoy sa pangangailangang ito para sa mga kongkretong pinahiran na tubo at itinatali ito sa pagpaplano ng pamamaraan/inspeksyon.)

T 2 - Ano ang dapat isama sa pamamaraan ng pag-install ng anode?

A: tamapamamaraan ng pag-install ng anodeay karaniwang isinusulat bilang isang IPS/ITP-ready work sequence na sumasaklaw sa resibo/paghawak/pag-imbak ng mga anod, mga detalyadong drawing ng pag-install (na may mga tolerance), inspeksyon/pagsusuri ng fastening, at dokumentasyon ng mga talaan. Ang "procedure spec" na diskarte na ito ay tahasang tinatawag sa DNV guidance para sa submarine pipelines.

T 3 - Anong mga dokumento ang dapat kasama ng anode installation (para sa pagtanggap at turnover)?

Kapag tinukoy sa PO/ITP, kasama sa mga tipikal na item ng turnover ang:bilang-built anode location list/IDs, checklist ng inspeksyon sa pag-install/fastening, at anumang kinakailanganrekord ng pagsubok sa pagpapatuloy/paglabanpati na rin ang pag-aayos ng coating/re{0}}mga log ng pagsubok kung isinagawa ang pag-aayos. Ang patnubay sa mga pamantayan ay binibigyang-diin ang pagpapanatili ng mga drawing drawing, inspeksyon/pagsusuri, at mga talaan bilang bahagi ng nakadokumentong pakete.
