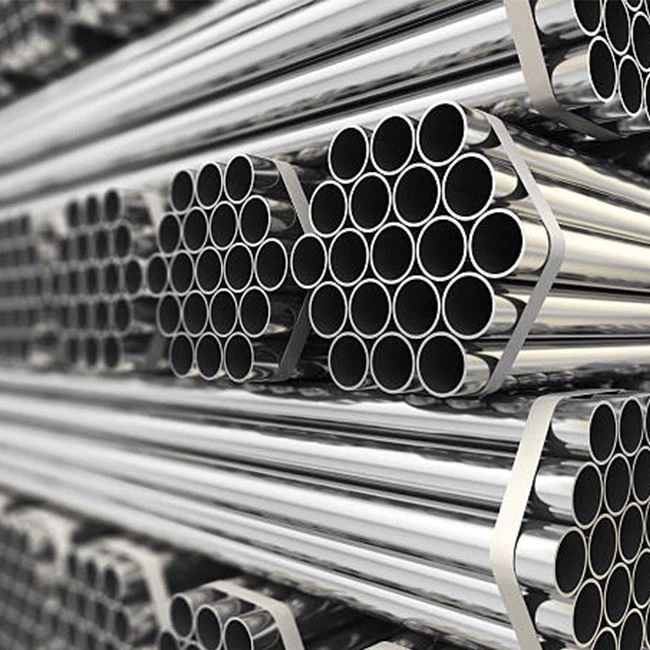

Sanitary Pipe

sanitary pipe(kadalasang tinukoy bilangsanitary tube) ay hindi kinakalawang na tubo na ginawa para saserbisyong pangkalinisan, kung saan dapat ang pipingnalilinis, hindi-nakontamina, at inspeksyon-friendly. Sa pagsasagawa, ang "sanitary" ay tinukoy ngsa loob-kondisyon sa ibabaw at pag-uugali sa paggawa: isang makinis, depekto-kinokontrol na ID na hindi nakaka-trap ng produkto, stable na OD/WT para sa pare-parehong clamp fit-up at orbital welding, at isang finish na maaaring tumagal sa ilalimMga siklo ng CIP/SIPat nakagawiang paghuhugas nang hindi nagiging problema sa paglilinis.

Karamihansanitary pipe hindi kinakalawang na aseropaggamit ng mga order304/304L o 316/316L, ngunit ang pagganap ay karaniwang napagpasyahan ng kung ano ang nakasulat sa kabila ng grado:antas ng pagtatapos (hal., BA kapag mahalaga ang liwanag at mahinang hold-up), dimensional tolerance/ovality, pamantayan sa pagtanggap sa ibabaw, at ang ebidensya sa paglabas(heat traceability + MTC) na nagpapahintulot sa tubing na pumasa sa pagtanggap ng inspeksyon at dumiretso sa pag-install.

Ang ASTM A270 sanitary stainless steel tubing ay nagbibigay ng superior internal surface quality para sa mga hygienic system sa mga industriya ng pagkain, inumin, at pharmaceutical, kung saan mahalaga ang kalinisan at paglaban sa kaagnasan. Sinusuportahan ng tubing na ito ang na-validate na clean-in-place (CIP) at sterilize-in-place (SIP) na mga proseso, na pinapaliit ang mga panganib sa kontaminasyon sa sensitibong media tulad ng purified water o dairy products. Nag-aalok ang Octal Pipe ng stock sa mga karaniwang austenitic grade, na tinitiyak ang pagsunod sa mga pandaigdigang pamantayan para sa maaasahang pagganap.

Ang ASTM A270 sanitary tubing ng Octal Pipe ay sumusunod sa mga detalye ng ASTM A270/A270M para sa mga seamless at welded na austenitic at ferritic/austenitic na hindi kinakalawang na bakal na tubo, kabilang ang mga karagdagang kinakailangan para sa kalidad ng parmasyutiko. Naaayon ito sa ASME BPE para sa bioprocessing equipment at ISO 2037 para sa food-grade stainless tubes, na sumasaklaw sa mga grade gaya ng 304, 304L, 316, at 316L. Para sa pinahusay na tibay sa mga kapaligiran ng chloride, ang mga opsyon ng duplex gaya ng 2205 ay nakakatugon sa pamantayan ng ASTM A270 na may karagdagang pagsubok.

BA Tapusin ang Sanitary Stainless Steel Pipe

BA (Bright Annealed)Pinipili ang sanitary tubing kapag gusto ng mga mamimili amaliwanag, makinis na ibabawna binabawasan ang pag-hold ng produkto-at pinapaikli ang oras ng paglilinis-karaniwan sa mga linya ng pagawaan ng gatas, inumin, kosmetiko, at pharmaceutical utility. Kung ikukumpara sa pangkalahatang-purpose stainless pipe, ang BA sanitary tubing ay mas sensitibo sa disiplina sa pagmamanupaktura: habang tumataas ang kapal ng pader, pinapanatilipare-parehong pader, matatag na pagtatapos ng OD/ID, at nagiging mas mahirap ang pare-parehong hitsura, at ang gastos sa pagtatapos ay tumataas nang naaayon. Para sa kadahilanang iyon, ang mga order ng BA ay karaniwang kinokontrol ng isang malinaw na paglalarawan ng pagbili: grado (304L/316L), laki, kinakailangan sa pagtatapos, pamantayan sa pagtanggap (kondisyon sa ibabaw / dimensional na kontrol), at ang pack ng dokumento para ilabas.

Ang mga limitasyon ng kemikal sa ASTM A270 ay nagsisiguro ng paglaban sa pitting at stress corrosion, habang ang mga mekanikal na katangian ay ginagarantiyahan ang integridad sa ilalim ng mga presyon ng proseso sa bawat ASME B31.3.

Kasama sa mekanikal na pagsubok ang tensile at yield strength, na may elongation na sumusuporta sa formability sa panahon ng pag-install. Para sa 316L, ang pinakamababang lakas ng tensile ay umaabot sa 515 MPa, yield sa 205 MPa, at elongation sa 35%, na na-verify sa pamamagitan ng ASTM E8 na mga pamamaraan.

Ang seamless tubing sa ilalim ng ASTM A270 ay nagsisimula sa extrusion o piercing, na sinusundan ng malamig na pagguhit para sa katumpakan. Gumagamit ang mga welded na variant ng awtomatikong TIG welding na walang filler, na may napakalamig na-mga opsyon na gumagana na naglalapat ng higit sa 35% wall reduction bago i-annealing upang i-homogenize ang istraktura. Tinitiyak ng final bright annealing sa hydrogen atmosphere ang mga oxide-free surface, na kinukumpleto ng electropolishing para sa Ra Mas mababa sa o katumbas ng 0.4 μm kung saan tinukoy.

Kasama sa mga de-kalidad na protocol ang hydrostatic testing hanggang 1.5 beses na presyon ng disenyo, eddy current para sa mga depekto, at mga pagsusuri sa profileometer bawat ASME B46.1. Kinukumpirma ng mga inspeksyon ng borescope ang weld flushness, habang bini-verify ng positive material identification (PMI) ang chemistry. Kasama sa mga mill test certificate bawat EN 10204 3.1 ang mga log ng heat treatment at mga ulat ng NDT.

Nililimitahan ng mga tolerance ng ASTM A270 ang pagkakaiba-iba ng OD sa ±0.13 mm para sa mga sukat na mas mababa sa 1 in, scaling sa ±0.38 mm para sa mas malalaking tubo, na may kapal ng pader na hindi mas mababa sa nominal ng higit sa 12.5%. Ang straightness ay humahawak sa 0.5% ng haba, na sumusuporta sa mga drainable installation.

Binibigyang-diin ng stock ang welded at seamless in304L at 316L, na may haba na 6 na metro para sa mahusay na paghawak. Gumagamit ang mga timbang ng 0.02466 na koepisyent na na-adjust +1.2% para sa pagiging totoo-huling timbang na napapailalim sa aktwal na pagtimbang. Maaaring ipasadya ang mga sukat; available ang mga hindi nakalistang dimensyon kapag hiniling.

Maraming mga paghahanap ng mamimili ang napunta sahindi kinakalawang na asero sanitary tubing (A270)dahil ang A270 ay isang karaniwang sanggunian ng proyekto para sa hygienic tubing. Sinusuportahan ng Octal Pipe ang supply ng sanitary tubing bilang parehong seamless at welded na mga ruta, na sinipi na may tinukoy na antas ng pagtatapos (kabilang ang BA kapag kinakailangan) at lot traceability.

Available ang mga dossier ng inspeksyon (MTC 3.1/3.2, mga ulat ng NDT) kapag hiniling.

Kapag screeningmga supplier ng sanitary pipe, ang pinakamabilis na paraan upang kontrolin ang-panganib sa site ay ang pag-audit samasusukatmga item na nagtutulak sa pagiging malinis,-magkakasya sa ani, at bilis ng pagpapalabas-lalo na sasanitary pipe hindi kinakalawang na aseromga pakete (ASTM A270 sanitary tube).

Surface finish (ID) at hygienic na pagtanggap

• Tumukoy ng target ng pagkamagaspang ng ID na tumutugma sa paraan ng paglilinis:Ra Mas mababa sa o katumbas ng 0.8 μmay karaniwang tinatanggap para sa CIP/SIP tubing; maaaring itakda ang mas mahigpit na specsRa Mas mababa sa o katumbas ng 0.4 μm, at ang mga proyektong nangangailangan ng pagpapatunay-mga ibabaw ng grado ay maaaring humiling ng pagpapakintab hanggang0.2 μm Ra.
• Gawing nakikita ang pagtanggap: nangangailanganmga pagsusuri sa profileometer(mga talaan ng pagkamagaspang sa ibabaw) at tukuyin kung ano ang maituturing na tinanggihan sa ID/OD (hal., mga gasgas, mga hukay, mga marka ng buli, pagkawalan ng kulay)sa pamamagitan ng mga larawan o limitasyon ng depekto-kaya hindi subjective ang pagtanggap ng inspeksyon.
• Karaniwang inihahanay ng Octal Pipe ang PO sa amasusukatrelease:mga tala ng profileometer (mga ulat ng Ra) sa pamamagitan ng lot, kasama ang malinaw na pagtanggi na wika para sa ID/OD (mga hukay, tuluy-tuloy na pagmamarka, pagkawalan ng kulay) kaya ang pagtanggap ng inspeksyon ay hindi subjective.

Mga sukat at tuwid (kung ano ang nagpapanatiling matatag sa orbital welding at clamp joints)

• I-lock ang laki ng window sa harap: ang karaniwang hanay ng sanitary OD ay0.5–12 in.
• Tumawag ng mga pagpapaubaya sa PO upang hindi "matuklasan" ng katha ang mga ito sa site: Ang pagpapaubaya sa OD ay maaaring kasinghigpit ng±0.13 mm(para sa<1 in), scaling up to ±0.38 mmpara sa mas malalaking sukat; kapal ng pader ay karaniwang kinokontrol kaya ito ayhindi mas mababa sa nominal ng higit sa 12.5%; ang pagiging tuwid ay kadalasang pinanghahawakan0.5% ng habaupang suportahan ang drainable routing at predictable clamp alignment.

Ang welded sanitary tube seam control - ay ginagawang batay sa ebidensya ng pagtanggap-.

• Para sa welded sanitary tube, ang seam ay hindi isang yes/no label. Karaniwang nangangailangan ang mga mamimili ng tahasang paraan: awtomatikoTIG welding(madalas na autogenous), at isang diskarte sa inspeksyon na nagpapatunay ng panloob na kondisyon.
• Karaniwang sinusuportahan ng Octal Pipeeddy kasalukuyang screeningpara sa tube defect control at maaaring magdagdagmga pagsusuri sa tahi ng borescopesa mga haba ng kinatawan kapag ang linya ay kritikal-(upang maiwasan ang huli-pag-rework sa yugto pagkatapos ng pag-install).

Presyo ng Sanitary Pipe - Ano Ang Talagang Gumagalaw sa Gastos

Presyo ng sanitary pipeay karaniwang hinihimok ng isang maliit na hanay ng mga tunay na variable:grado (304L vs 316L), kinakailangan sa pagtatapos (BA at mas mahigpit na mga inaasahan sa ibabaw), laki (OD/WT), at angilabas na pakete(antas ng traceability, saklaw ng pagsubok, at anumang third-party witnessing). Sa mga proyektong pangkalinisan, ang "pinakamurang tubo" ay kadalasang nagiging pinakamahal kapag binibilang ang muling-paglilinis, mga tinanggihang lote, o rework welding. Ang isang mas malinis na paghahambing ng quote ay upang ihanay ang tatlong linya sa mga supplier: ang parehong karaniwang reference (hal., A270 kapag naaangkop), ang parehong paglalarawan ng pagtatapos, at ang parehong katibayan ng paglabas na kinakailangan sa pagtanggap.

Mga pagtatalo sa pagiging malinis (mukhang maayos ang tubo, ngunit hindi papasa ang CIP/SIP)
Ang nakatagong panganib ay angibabaw ng ID: mga micro-gasgas, buli na marka, pagkawalan ng kulay, o mga lokal na hukay na nagiging product hold-points. Nararamdaman ito ng mga site bilang mas mahabang oras ng CIP, paulit-ulit na pamunas, o hindi maipaliwanag na mga nalalabi sa mga spool joints.
Paano ito kinokontrol ng Octal Pipe:hindi namin iniiwan ang "pulido/BA" bilang isang malabong label. Ang PO ay nakahanay sa amasusukat na target ng pagtatapos(karaniwang Ra-nakabatay kapag kinakailangan ng proyekto), at ang pagtanggap ay isinusulat bilang isangtuntunin sa inspeksyon(anong mga depekto ang maaaring tanggihan sa ID/OD). Maraming inilabas na may surface/finish na ebidensya na nakatali pabalik sa kargamento kaya ang pagtanggap ng inspeksyon ay hindi nagiging subjective na pagtatalo.

Malinis na tubo na inihatid na marumi (paghawak ng kontaminasyon)
Kahit na ang magandang tubing ay tatanggihan kung ang ID ay dumating na may alikabok, moisture mark, o debris-lalo na sa WFI at biotech loops kung saan mahigpit ang pagtanggap at maikli ang oras.
Paano ito kinokontrol ng Octal Pipe:ang kargamento ay tinatrato bilang isang bahagi ng kalinisan:end caps, selyadong pambalot, at kinokontrol na bundling, na may packaging na pumipigil sa kontaminasyon ng ID at pinsala sa ibabaw sa panahon ng paglo-load/pagbaba. Karaniwang ito ang pagkakaiba sa pagitan ng tubing na maaaring dumiretso upang magkasya-at sa tubing na nasa quarantine na naghihintay ng muling-paglilinis.

Traceability gaps (nandoon ang tubo, ngunit hindi ito mailabas ng QA)
Ang isang karaniwang failure mode ay mga papeles na hindi maitugma nang mabilis: nawawalang heat mapping, hindi malinaw na mga bundle ID, o mga certificate na hindi tumutugma sa pagmamarka ng tube. Ang resulta ay simpleng-materyal na nasa site, at ang proyekto ay nawawala ang shutdown window nito.
Paano ito kinokontrol ng Octal Pipe:nagpapadala kami gamit ang isang auditable chain:pagmamarka ng tubo → mapa ng init/lot → MTC (EN 10204 3.1), kaya ang pagtanggap ng inspeksyon ay maaaring tanggapin o ihiwalay sa pamamagitan ng bundle nang hindi hinuhulaan. Kapag ang mga proyekto ay nangangailangan ng mas mataas na katiyakan,3.2 / third-pagsaksiay maaaring ayusin, ngunit ang baseline ay palaging "mabilis, nabe-verify na paglabas."

Ang ASTM A270 tubing ay nababagay sa mga linya ng dairy transfer na humahawak ng mga slurries, pharmaceutical loops para sa tubig-para sa-injection (WFI), at biotech fermentation system. Ang makinis na panloob nito ay pumipigil sa bacterial adhesion sa pagproseso ng pagkain, habang ang mababang-carbon grades ay lumalaban sa sensitization sa mataas-temperatura na mga siklo ng CIP. Sa agresibong media, ang mga duplex na variant ay nagpapahaba ng buhay sa chloride-mayaman na kapaligiran tulad ng seawater desalination tie-in.

Ang sanitary tube ay karaniwang tinutukoy kung saan nangyayari ang "tunay na problema".sa panahon ng operasyon at paglilinis, wala sa drawing. Nasa ibaba ang mga karaniwang sitwasyon sa harap ng trabaho na nakikita ng Octal Pipe sa mga hygienic na pakete-na isinulat sa parehong paraan ng pakikipag-usap ng mga crew at QA team sa site:

• WFI / purified-mga loop ng tubig pagkatapos ng pagpapanatili ng shutdown:sa panahon ng pag-restart, ang loop ay na-flush, pinainit, at na-sample. Kung ano ang nabigo sa mga proyekto ay madalaskondisyon sa ibabaw at paghawak ng kontaminasyon(ID dumi, moisture ingress, mixed lots). Karaniwang nag-iimpake ang Octal Pipe ng sanitary tube na may mga naka-cap na dulo at maraming-nakamapang sertipiko upang mabilis na masubaybayan ng site ang mga numero ng init at maiwasan ang muling-paglilinis o quarantine na dulot ng nawawalang ebidensya sa paglabas.
• Pag-install ng fermentation / biotech skid (madalas na paghuhugas + thermal cycling):nakikita ng tubing ang paulit-ulit na mainit-lamig na mga siklo at paglilinis ng kemikal. Ang sakit sa harap ng trabaho aypanganib sa pagkawalan ng kulay, pagkamagaspang, at sensitization sa paligid ng weld heat-mga apektadong zonekung ang materyal/tapos ay hindi tugma. Ang mababang-mga marka ng carbon at isang tinukoy na batayan ng pagtatapos ay nagbabawas sa-pag-install ng mga surpresa sa paglilinis at nagpapaikli sa oras ng pagpapatunay.
• Mataas na-chloride utility tie-in (brine/Caustic-cleaning proximity):ang hamon ay hindi "corrosion sa pangkalahatan" ngunitnaka-localize na pitting sa mga siwang, clamp, at patay-mga bintipagkatapos ng paulit-ulit na wet-dry exposure. Sa mga package na ito, ang pagpili ng materyal (kadalasang lumilipat mula 304L hanggang 316L o duplex ayon sa spec) ay napagpasyahan ng eksaktong wash chemistry at downtime reality, hindi isang label ng brochure.

Sinusuportahan ng Octal PipeASTM A270 sanitary tubesupply bilang aproseso-ang kinokontrol na paglabas, na binuo sa paligid ng mga checkpoint na nagpapasya kung ang tubing ay pumasa sa hygienic na pagtanggapatmaayos na nai-install sa panahon ng mga shutdown na bintana. Sa panig ng supply, ang aming baseline ng kapasidad ng hindi kinakalawang na tubo ay~8,000 t/y walang tahiat~10,000 t/y hinangin, na may praktikal na laki ng window ngΦ6–Φ630 mm (WT 1–35 mm)para sa walang putol atΦ19–Φ2620 mm (WT 1–35 mm)para sa welded-upang masakop ng isang package ang utility tubing, manifolds, at malaking OD spool fabrication nang walang paghahati ng mga vendor.

Makipag-ugnayan na

FAQ





FAQ 1: ASTM A270 sanitary tubing vs ASME BPE - alin ang dapat kong tukuyin?

ASTMA270ay ang karaniwang baseline spec para sahindi kinakalawang na asero sanitary tubingsa pagkain/inumin at pangkalahatang serbisyo sa kalinisan.ASME BPEay karaniwang pinipili para sa pharma/biotech kapag ang mas mahigpit na mga inaasahan sa ibabaw/paglilinis (kadalasang mga electropolish na kinakailangan) ay kinakailangan ng proyekto.

FAQ 2: Ano ang ibig sabihin ng BA finish para sa sanitary tube (BA bright annealed)?

BA (Bright Annealed)ang tubing ay nilalagay sa isang kinokontrol/nagpapababang kapaligiran upang makagawa ng maliwanag, oxide-libreng ibabaw na mas madaling panatilihing malinis at biswal na suriin. Karaniwan itong tinutukoy kapag mahalaga ang pare-pareho ng hitsura at pagiging malinis, ngunit kailangan pa rin ng PO ng masusukat na kinakailangan sa ibabaw kung mahigpit ang validation sa paglilinis.

FAQ 3: Anong Ra ang dapat na tukuyin para sa sanitary pipe na hindi kinakalawang na asero, at paano sinusukat ang Ra?

Ang isang praktikal na sanitary finish target ay madalas na nakasaad bilangRa Mas mababa sa o katumbas ng 0.8 μm, na may mas mahigpit na hygienic na linya na karaniwang ginagamitRa sa paligid ng 0.4 μm(o mas mababa para sa mga kinakailangan sa electropolish). Karaniwang nabe-verify ang Ra gamit ang aprofileometer, at ang ilang mga detalye ay nangangailangan ng mga pagbabasa na kinuha90℃sa polishing lay/patternpara sa pagkakapare-pareho.

FAQ 4: Ano ang nagtutulak sa presyo ng sanitary pipe (at paano patas ang pag-quote ng mga supplier ng sanitary pipe)?

Presyo ng sanitary pipeay pangunahing hinihimok nggrado (304/304L vs 316/316L), angkailangang tapusin(BA vs mechanical polish vs electropolished/Ra target), at angsaklaw ng paglabas(inspeksyon/traceability/malinis na packaging). Para sa chloride-nakalantad na washdown o mas mahigpit na mga kapaligiran sa paglilinis, kadalasang mas gusto ang 316/316L, na nakakaapekto rin sa gastos.
